Android, Where's My Car?

Unknown Oktober 26, 2018 0 Comments

Tujuan dari postingan berikut adalah:

Mengetahui cara melihat lokasi melalui Google Maps.

Bahan-bahan yang dibutuhkan: PC, Internet, dan smartphone Android yang telah terinstall MIT AI2 Companion

Langkah-langkah:
1. Buka MIT App Inventor kemudian Create Apps dan bikin file project baru.

2. Buat design seperti gambar berikut beserta komponennya.

3. Setelah design telah dibuat seperti gambar diatas,buat block untuk menjalankan aplikasinya seperti berikut ini

Setelah selesai menyusun blok seperti gambar diatas,maka klik connect dan pilih AI Companion, kemudian masuk ke aplikasi android MIT AI2 Companion dan scan barcode, maka akan muncul secara otomatis tampilan seperti berikut

[!!!] Pastikan anda memakai jaringan internet yang sama antara PC dan Android

Berikut barcode :

Berikut tampilannya :

tampilan setelah tombol Show Directions From Current to Remembered dijalankan

Terimakasih telah membaca artikel ini, jangan lupa visit blog ini lagi ya ^__^

Jumat, 19 Oktober 2018

Map It

Unknown Oktober 19, 2018 0 Comments

Tutorial ini memperkenalkan:

Daftar manipulasi - membuat daftar, menambahkan item ke daftar
ListPicker - menambahkan item ke daftar, menyimpan data daftar
LocationSensor - mendeteksi lokasi saat ini untuk ditampilkan di Google Maps
ActivityStarter - digunakan untuk memulai Google Maps untuk alamat saat ini atau yang telah ditentukan
Notifier - menampilkan pesan
TinyDB - menyimpan data ke dalam database persisten
Lain-lain - manipulasi teks, validasi dasar

Bahan-bahan yang dibutuhkan: PC, Internet, dan smartphone Android yang telah terinstall MIT AI2 Companion

Langkah-langkah:
1. Buka MIT App Inventor kemudian Create Apps dan bikin file project baru.

2. Selanjutnya susunlah komponen pada screen1 sesuai dengan list yang ada pada Components.

3. Setelah design telah selesai, pilih Blocks dan susun block-blocknya seperti gambar berikut

- Block ini berfungsi untuk membuat prosedur yang bisa dipanggil saat aplikasi baru dimulai (diinisialisasi). Prosedur ini mengatur keadaan awal dari beberapa komponen.

- Berikut block untuk menambahkan alamat baru

- Berikut block untuk ketika user telah mengklik SubmitButton

- Berikut block untuk memilih alamat yang telah di add dalam bentuk list, block ketika ViewOnMapButton di klik, dan block untuk menampilkan lokasi dimana user berada saat ini

[!!!] Pastikan anda memakai jaringan internet yang sama antara PC dan Android

Thank you for reading my blog ☺

Rabu, 17 Oktober 2018

Mengatur Bridge Pada Mikrotik

Unknown Oktober 17, 2018 0 Comments

Tujuan dari postingan berikut adalah:

Mengetahui penggunaan Bridge pada Mikrotik

Bahan-bahan yang diperlukan: PC yang terinstall winbox dan 2 buah Mikrotik

Langkah-langkah:

1. Implementasikan topologi berikut.

2. Buka aplikasi Winbox dan pilih list dengan IP address 0.0.0.0 kemudian click Connect.

3. Setelah masuk ke menu Winbox, pilih Bridge

4. Kemudian klik tanda +

5. Selanjutnya klik + dan buatlah bridge baru seperti gambar berikut. Cukup hanya dengan mengatur Name dan ARP.

Kemudian klik Apply dan OK.

6. Masih pada menu Bridge kemudian pilih sub menu dari bridge tersebut yaitu Ports, dan buatlah ports baru seperti gambar berikut.

ETHER 1

ETHER 2

7. Kemudian lakukan PING dari PC1 ke PC2 dan sebaliknya menggunakan cmd. Jika berhasil, maka bridge telah terhubung.

Thank you for reading my blog ☺

Senin, 15 Oktober 2018

Colored Dots for App Inventor

Unknown Oktober 15, 2018 0 Comments

Tujuan dari postingan berikut adalah:
- Membuat multiple screen dalam satu aplikasi
- Mengetahui cara meneruskan nilai dari satu layar ke layar lainnya melalui TinyDB.
- Mengetahui cara mengisi dan menggunakan ListPicker

Bahan-bahan yang dibutuhkan: PC, Internet, dan smartphone Android yang telah terinstall MIT AI2 Companion

Langkah-langkah:
1. Buka MIT App Inventor kemudian Create Apps dan bikin file project baru.

2. Pada Screen1 masukkan Components yang tertera pada gambar dibawah ini. Komponen dapat ditemukan di Pallete.
Petunjuk :
- Label, Button, ListPicker dapat ditemukan di Pallete > User Interface
- HorizontalArrangement dapat ditemukan di Pallete > Layout
- Canvas dapat ditemukan di Pallete > Drawing and Animation
- TinyDB1 dapat ditemukan di Pallete > Storage

3. Kemudian beri nama pada setiap komponen.

4. Kemudian setting setiap komponen dari mulai text, ukuran, dan posisi.
Berikut petunjuk untuk settingan pada setiap komponen:

Dari tabel settingan diatas akan menghasilkan tampilan seperti gambar dibawah ini

5. Selanjutnya untuk menambahkan screen pilih Add Screen

Selanjutnya beri nama Screen tersebut Brush_Picker, screen ini berfungsi sebagai pengaturan untuk skala warna yang diinginkan.

Sehingga sekarang sudah ada 2 buah screen yaitu Screen1 dan Brush_Picker.

6. Pada Brush_Picker masukkan Components yang tertera pada gambar dibawah ini. Komponen dapat ditemukan di Pallete.
Petunjuk :
- Label, Button, Notifier dapat ditemukan di Pallete > User Interface
- HorizontalArrangement dan VerticalArrangement dapat ditemukan di Pallete > Layout
- Canvas dapat ditemukan di Pallete > Drawing and Animation
- TinyDB1 dapat ditemukan di Pallete > Storage

Jangan lupa untuk memberi nama pada setiap komponen seperti Langkah 3

7. Kemudian setting setiap komponen dari mulai text, ukuran, dan posisi.
Berikut petunjuk untuk settingan pada setiap komponen:

8. Selanjutnya susun Blocks pada tiap screen:
- Screen1

Kemudian tambahkan ListPicker1.Elements to call populateList pada Screen1.Initialize dan Screen1.OtherScreenClosed
(( WARN : jangan membuat block baru dengan nama Screen1.Initialize dan Screen1.OtherScreenClosed karena blocks tidak akan bekerja karena telah diduplikat ))

- Brush_Picker

[!!!] Pastikan anda memakai jaringan internet yang sama antara PC dan Android

Berikut hasilnya:

Thank you for reading my blog ☺

Minggu, 14 Oktober 2018

RouterOS User & RouterOS Tools

Unknown Oktober 14, 2018 0 Comments

Tujuan:

Mampu mengatur keamanan dan menggunakan tools yang ada pada mikrotik

Bahan-bahan yang diperlukan: PC yang terinstall Winbox dan Mikrotik

Langkah-langkah:

1. Hidupkan Mikrotik dan masukkan kabel UTP pada slot Ethernet 3

IP PC dalam keadaan Obtain

2. Kemudian buka Winbox dan akan muncul tampilan seperti gambar dibawah ini kemudian klik Connect dan akan muncul list pada Neighbors dengan IP 0.0.0.0 kemudian klik list tersebut.

3. Lakukan Pengaturan IP DHCP pada Mikrotik. Klik Mengkonfigurasi IP DHCP pada Mikrotik.

-Untuk Mengatur Keamanan pada Router silahkan ikuti langkaha-langkah berikut :

*Mengatur RouterOs User

1. Klik menu System, kemudian pilih Users.

2. Setelah itu muncul gambar seperti dibawah ini, kemudian klik tanda +

3. Setelah itu muncul gambar seperti dibawah ini, isilah sesuai pada gambar (passwordnya terserah anda). Kemudian klik Apply dan OK

Jika dirouter terdapat user “lain” yang memiliki access group FULL, maka username admin bisa kita disable/remove

*Mengatur RouterOs Groups

Klik Groups, lalu klik tanda + . Atur sesuai pada gambar.

Dengan menggunakan Groups, kita bisa menentukan priviledge / hak masing-masing user yang meremote router kita.

*Mengatur IP Service

1. Klik IP dan pilih Service

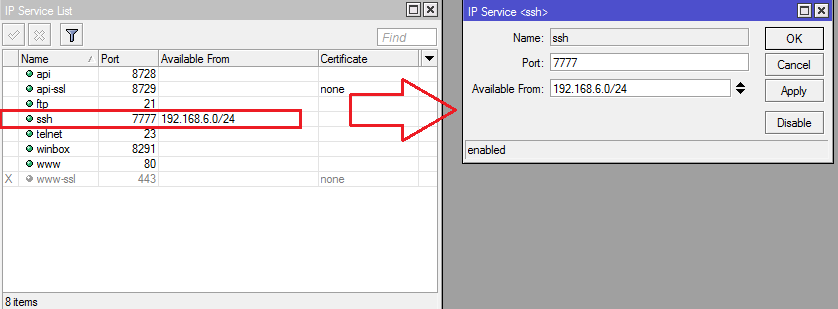

2. Kemudian muncul seperti gambar dibawah ini, klik SSH dan isi sesuai pada gambar. Setelah itu klik Apply dan Ok

Untuk keamanan, bisa dirubah portnya atau ditentukan darimana aksesnya. Jika tidak digunakan bisa kita disable servicenya

*Mengatur IP Neighbors

1. Klik IP kemudian pilih Neighbors

Setelah itu akan muncul seperti gambar berikut

Neighbors akan menampilkan semua perangkat yang mengaktifkan MNDP atau CDP dan masih berada di layer 2 yang sama

--------------------------------------------------------------------------------------------------------------------------

Selain sebagai router, Mikrotik RouterOS juga tersedia berbagai macam tools yang bisa digunakan untuk memonitoring jaringan atau router. Antara lain : Email, Netwatch, Ping & Traceroute, Profile, Torch, Graphing, SNMP, The Dude, dan Logging.

-Untuk Mengatur Tools pada Router silahkan ikuti langkaha-langkah berikut :

*Mengatur Email

1. Klik Tools kemudian pilih Email

2. Kemudian akan muncul gambar seperti dibawah ini, isi lah sesuai pada gambar (untuk nama email dan password silahkan isi sendiri)

Email Setting digunakan untuk pengaturan SMTP Server. Fungsi kirim email secara manual bisa dilakukan via “Send Email”. Biasanya dikombinasikan dengan scripting atau scheduler untuk pengiriman warning atau file backup secara rutin. Contoh : http://mikrotik.co.id/artikel_lihat.php?id=119

*Mengatur Netwatch

1. Klik Tools kemudian pilih Netwatch

2. Kemudian muncul seperti gambar dibawah ini, klik tanda +. Setelah itu isi sesuai yang ada pada gambar. Kemudian klik Apply dan OK.

Dengan netwatch, router kita akan mengirimkan icmp ke sebuah host dengan interval yang kita tentukan.

3. Kemudian klik Up. Maka akan muncul seperti gambar berikut. Kemudian isi teksnya sesuai pada gambar lalu klik Apply dan OK.

3. Kemudian klik Down. Maka akan muncul seperti gambar berikut. Kemudian isi teksnya sesuai pada gambar lalu klik Apply dan OK.

Router akan menjalankan script pada tab “UP” atau “DOWN” sesuai kondisi host yang dimonitoring. Contoh : http://mikrotik.co.id/artikel_lihat.php?id=85

*Mengatur Ping

1. Klik Tools kemudian pilih Ping

2. Kemudian muncul gambar seperti dibawah ini.

Fitur ping di routerOS juga bisa digunakan untuk ping ke MAC-ADDRESS (MAC-PING) selama target juga mensupport.

*Mengatur Traceroute

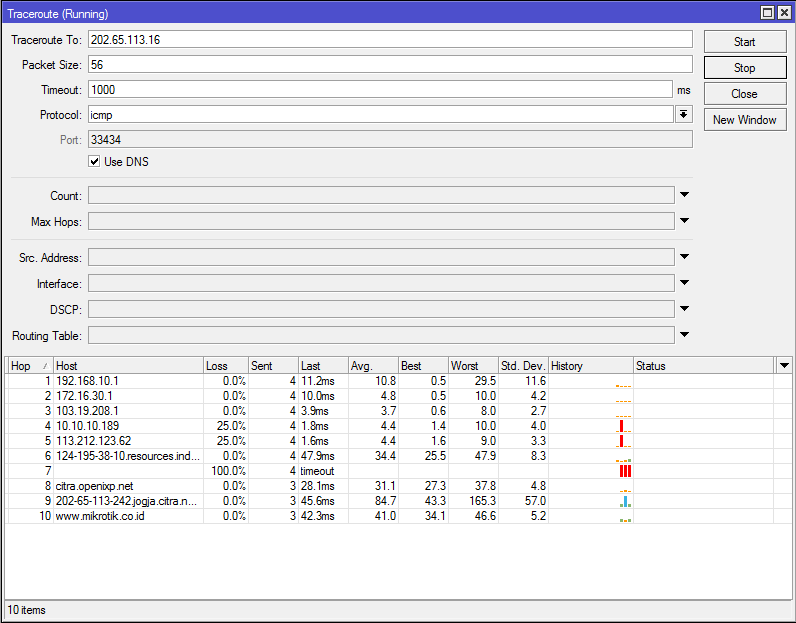

1. Klik Tools kemudian pilih Traceroute

2. Kemudian muncul gambar seperti dibawah ini.

Digunakan untuk menampilkan host / gateway yang dilewati untuk ke sebuah tujuan

*Mengatur Profile

1. Klik Tools kemudian pilih Profile.

2. Kemudian muncul gambar seperti dibawah ini. Klik Start untuk menjalankan dan Stop untuk memberhentikannya.

Memonitor service yang berjalan di router dan efeknya ke CPU load router

*Mengatur Torch

1. Klik Tools kemudian pilih Torch.

2. Kemudian muncul gambar seperti dibawah ini. Isi sesuai gambar dibawah ini (jika pakai ether 3 maka pilih pada bagian interface yaitu ether 3). Klik start untuk menjalankannya dan stop untuk memberhentikannya.

Torch bisa digunakan untuk memonitor trafik secara realtime di router

*Mengatur Graphing

Merupakan fitur untuk menampilkan graph dari trafik yang berlangsung di sebuah interface atau Queue simple. Selain itu juga bisa digunakan untuk membuat graph dari resource router (CPU, RAM, DISK). Graph ini bisa akan diupdate per 5 menit atau per jam atau per hari sesuai interval yang ada di graphing settings.

1. Klik Tools kemudian pilih Graphing.

2. Kemudian muncul gambar seperti dibawah ini, klik tanda +, kemudian pada interface pilih sesuai yang dipakai pada mikrotik (saya menggunakan ether 3). Kemudian klik Apply dan OK
